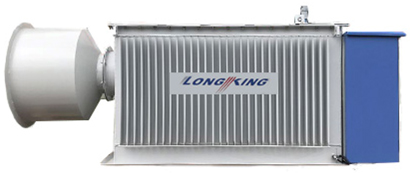

SuPulse除塵用脈沖高壓電源
在電除塵行業，脈沖供電方式被公認為是提高除塵效率和降低運行能耗最有效的技術。脈沖高壓電源通常采用基礎直流高壓疊加脈沖高壓的形式對電除塵器供電。
SuPulse型除塵用脈沖高壓電源，2017年7月通過了由郝吉明院士主持的中國環境保護產業協會的技術成果鑒定，鑒定會結論為：在同類產品中達到國際先進水平，部分技術指標國際領先。

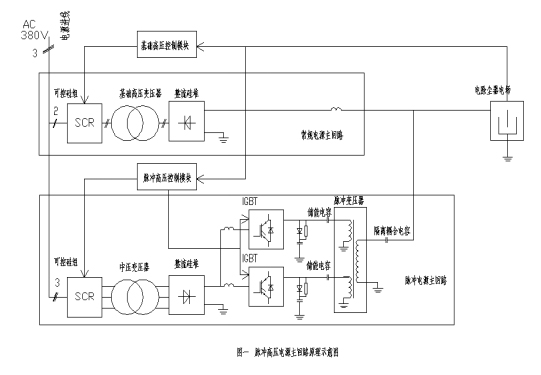

SuPulse型脈沖電源的典型原理框圖如上；其工作原理：三相交流電升壓整流成直流中壓，由儲能電容、脈沖變壓器、電除塵器負載電容組成串聯諧振電路，功率開關ＩＧＢＴ控制高壓諧振脈沖的輸出，通過耦合電容輸出至電除塵器電場，疊加基礎直流高壓后，電場運行的最高峰值達140kv。

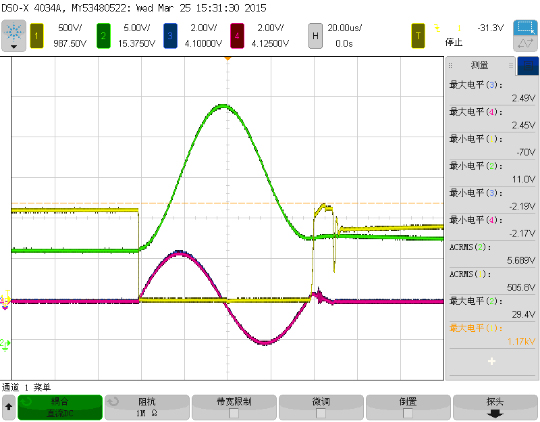

圖二為脈沖高壓電源工作時電壓電流波形圖，圖中綠色波形為電壓波形，紅色波形為電流波形，圖示脈沖電壓寬度≤80μs。

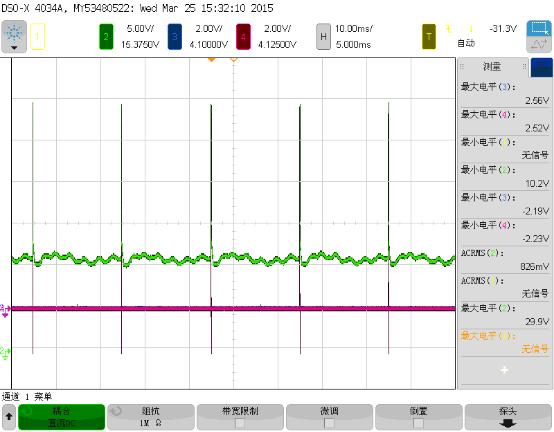

圖二為脈沖高壓電源運行時輸出到除塵器電場的電源電流波形圖，圖中綠色波形為電壓波形，紅色波形為電流波形，圖示基礎直流電壓約40kv，脈沖峰值電壓約70kv，電場中最高電壓約110kv。
圖二 脈沖高壓電源運行電壓電流波形圖
圖三 除塵器電場中二次電壓電流波形圖。
典型技術參數：
脈沖寬度約65-100μs（額定負載115nf）
脈沖重復頻率2 -200 pps，
基礎直流電壓40-60kV，
脈沖峰值電壓60-80 kV
SuPulse型脈沖電源特點
1、 可以任意選配常規單相高壓電源、三相高壓電源、高頻高壓電源作為基礎直流高壓?jiǎn)卧�，進行疊加運行；
2、 在高壓脈沖疊加的作用下，二次電壓峰值可達140kv；
3、 顯著提高二次電壓的峰值同時保持較低平均直流電流，抑制反電暈發生，改善了粉塵尤其是細微粉塵的荷電效率，大幅度提高除塵效率，高比電阻粉塵煙氣工況下可降低粉塵排放30%以上；
4、 高效節能，脈沖升壓時大部分電能回送到貯能電容回收，供下一個脈沖使用；與直流供電相比，脈沖電源運行能耗降低30%-70%；
5、 電場的平均電壓電流和峰值電壓電流單獨可調，具備完善的自動控功功能，脈沖電源與上位機構成智能控制系統，實現遠程監控管理；
6、 綠色電源，對電網影響小，無缺相損耗，無電網污染；
